一、高周波熱合機10大主要配件
1、電子管:電子管是一個起到高速開關的作用,它使高頻槽路上的電感器、電容器充放電來達到振蕩。
2、振蕩腔(振蕩桶):振蕩腔是高周波機臺的核心。由電感器和電容器組成的,用鋁板通過加工而成,本振蕩器是一個同軸式振蕩器。
3、柵極電阻:柵極電阻是由一個或幾個大功率電阻器組成,它是給電子管提供一個偏壓電壓的元件。
4、燈絲變壓器:燈絲變壓器是將220V或380V的電壓轉為電子管燈絲所需要的電壓(例如:將380V轉為6.3V)。
5、高壓變壓器:高壓變壓器是將220V或380V的電壓轉為電子管陽極所需要的電壓(例如:將380V轉為7000V)。
6、高壓整流器:高壓整流器是通過高壓變壓器升壓后,將交流電壓轉為直流電壓供給高周波熱合機電子管的陽極。
7、過流保護電路:過流保護電路是保護電子管的過載電流。
8、火花保護電路:火花保護電路是保護模具的,當工件發生打火現象時,火花保護電路在百分之一秒內舜間作出反應,使高頻振蕩馬上停止。
9、電容器:在高周波熱合機里電容的功能有好幾種,有旁路電容,有耦合電容,有隔直電容等等。
10、電感器:在高周波機臺里電感器的功能有好種,有隔離高頻電感,槽路電感,耦合電感等等。

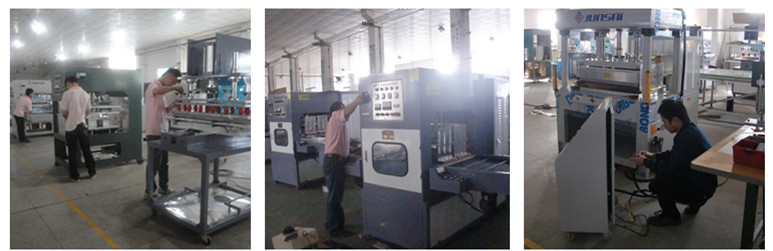

駿精賽高周波熱合機車間裝配現場
