真空管為高周波同步熔斷機的部件，影響生產產品的品質。在高周波機臺成本上，真空管的價格占將近10%的比重。

真空管簡介：

      真空管由燈絲（陰極）、柵極、屏極（陽極）三個電極組成。柵極在燈絲下方，有陶瓷隔離呈圓環狀。屏極為真空管的外殼。

高周波同步熔斷機真空管陰極的種類：

      按結構分直熱型和旁熱型兩種：直熱型的陰極稱為燈絲；旁熱型陰極靠其它裝置的加熱體輻射加熱，加熱體稱為加熱器。陰極主要有以下3種：

   A、鎢燈絲：溫度加熱到2500°K、加熱電力非常大，一般不被采用。

   B、釷鎢燈絲：

     （1）、鎢中加入1—2%的氧化釷，表面稍稍被炭化，被還原的釷原

            子覆蓋在鎢的表面；

     （2）、溫度加熱到2000°K；

     （3）、相同的加熱電力下可以得到10倍的放射電流；

     （4）、經常被采用功率的發射管。

C、涂氧化物的陰極：

     （1）、以鎳為基本金屬，表面涂上氧化鋇或氧化鍶；

     （2）、溫度加熱到1100°K；

     （3）、旁熱型的加熱器可以用一般的鎢或鎢合金。

真空管燈絲電壓：高周波同步熔斷機發射管在陰極加熱的情況下才可以得到所需的放射電流，加熱需要一定的加熱電力，其加熱電力的電壓就是燈絲電壓。

   A、釷鎢燈絲和氧化鋇陰極的發射電流是通過表面的活性物質的蒸發和從內部的擴散補充保持平衡以得到穩定。

     （1）、溫度過高時：活性物質蒸發非常顯著，蒸鍍到柵極之后會發生柵極放射現象（打火）；蒸鍍到絕緣物上，其絕緣變壞，發生動作不穩定現象；

     （2）、溫度過低時：補充明顯減少，會失去平衡，有可能縮短使用壽命。

   B、直熱形的燈絲電壓要控制在額定值的±5%。旁熱型的加熱器電壓要控制在±10%。3、測量高周波同步熔斷機燈絲電壓時要測靠近燈絲部；

   C、燈絲瞬間電流要控制在額定電流的2倍以下。

高周波機臺真空管正常工作，必須滿足：

        （1）燈絲、柵極、屏極之間有足夠的絕緣；

        （2）燈絲電壓正常，真空管亮且發出熱量，且要常期得電；

        （3）陽極高壓正常（直流）；

        （4）柵極電阻（回路）正常。

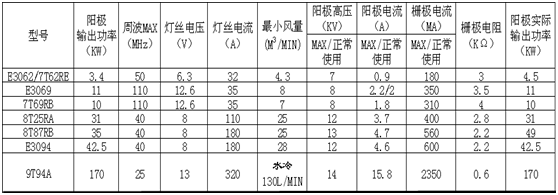

高周波同步熔斷機各真空管使用參數設定：

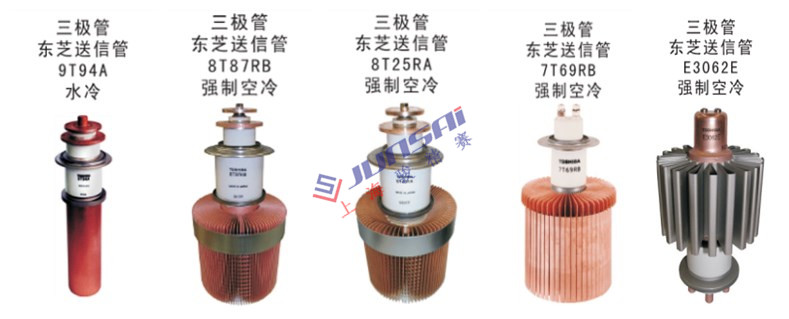

常用高周波同步熔斷機真空管：
